一、概述
GH738是以γ′相沉淀硬化的鎳基高溫合金,具有良好的耐燃?xì)飧g能力、較高的屈服強(qiáng)度和疲勞性能,工藝塑性良好,組織穩(wěn)定。廣泛用于航空發(fā)動機(jī)轉(zhuǎn)動部件,使用溫度不高于815℃??梢陨a(chǎn)冷軋和熱軋板材、管材、帶材、絲材和鍛件、鑄件、緊固件。
1.1 GH738材料牌號 Gp738
1.2 GH738相近牌號 Waspaloy(美國),NC20K14(法國)
1.3 GH738材料的技術(shù)標(biāo)準(zhǔn)
Z9-0106-1986《渦軸八用GH738合金棒材暫行技術(shù)條件》
Q/6S1035-1992《高溫緊固件用GH738合金棒材》
協(xié)上五高09-1986《GH738合金煙氣機(jī)盤試制技術(shù)條件》(上鋼五廠)

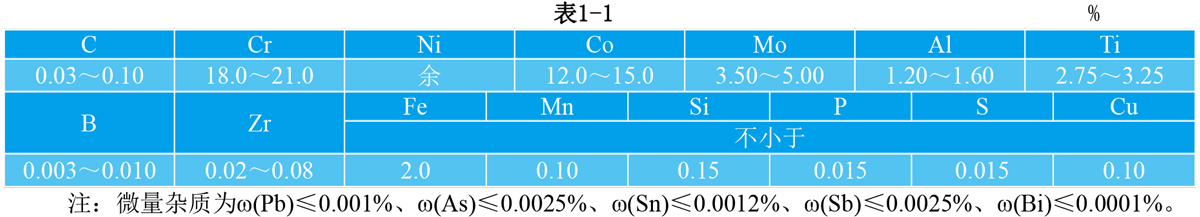

1.4 GH738化學(xué)成分 見表1-1。
注:微量雜質(zhì)為ω(Pb)≤0.001%、ω(As)≤0.0025%、ω(Sn)≤0.0012%、ω(Sb)≤0.0025%、ω(Bi)≤0.0001%。
1.5 GH738熱處理制度 1080℃±10℃,4h,空冷+840℃,24h,空冷+760℃,16h,空冷。
1.6 GH738品種規(guī)格和供應(yīng)狀態(tài) 可生產(chǎn)棒材、型材、鍛坯、環(huán)形件、厚板、薄板、帶材、管材、絲材、砂型鑄件、精密鑄件和緊固件等,通常不經(jīng)熱處理交貨,板材固溶處理后交貨。
1.7 GH738熔煉和鑄造工藝 采用真空感應(yīng)熔煉加真空電弧重熔工藝。
1.8 GH738應(yīng)用概況與特殊要求 該合金在國外廣泛用于航空發(fā)動機(jī)和燃?xì)廨啓C(jī),主要用作渦輪葉片及渦輪盤等轉(zhuǎn)動件,有成熟的使用經(jīng)驗(yàn)。由于該合金含鈷較高,在國內(nèi)較少采用。
二、GH738物理及化學(xué)性能
2.1 GH738熱性能
2.1.1 GH738熔化溫度范圍 1330~1360℃。

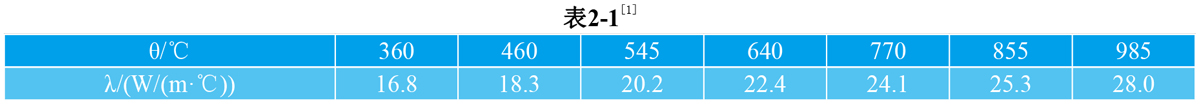

2.1.2 GH738熱導(dǎo)率 見表2-1。

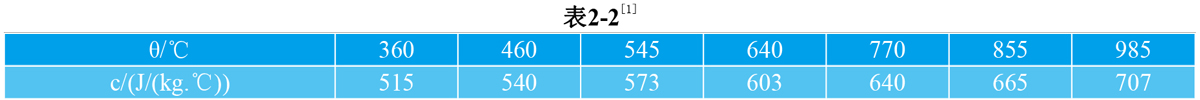

2.1.3 GH738比熱容 見表2-2。

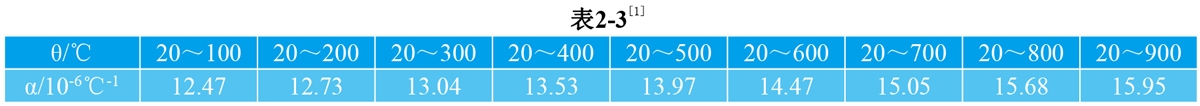

2.1.4 GH738線膨脹系數(shù) 見表2-3。
2.2 GH738密度 ρ=8.22g/cm3。
2.3 GH738電性能
2.4 GH738磁性能 合金無磁性。
2.5 GH738化學(xué)性能
2.5.1 GH738抗氧化性能 合金在空氣介質(zhì)中試驗(yàn)100h后的氧化速率見表2-4。
2.5.2 GH738耐腐蝕性能 合金抗鹽霧腐蝕能力良好。
三、GH738力學(xué)性能

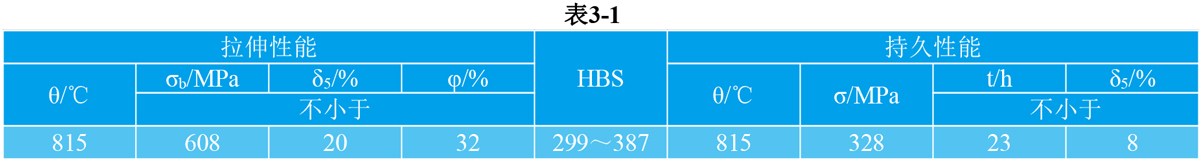

3.1 GH738技術(shù)標(biāo)準(zhǔn)規(guī)定的性能 見表3-1。
四、GH738組織結(jié)構(gòu)
4.1 GH738相變溫度 合金中γ′相的溶解溫度為980~1050℃,開始從基體中析出溫度為630℃,析出峰值溫度為800℃。合金中M23C6碳化物相的開始析出溫度為700℃,完全溶解溫度為1020℃。
4.2 GH738時(shí)間-溫度-組織轉(zhuǎn)變曲線
4.3 GH738合金組織結(jié)構(gòu) 經(jīng)標(biāo)準(zhǔn)熱處理后,除奧氏體基體外,還有γ′相,其化學(xué)式為(Ni0.883Fe0.03Cr0.048Co0.039
)3.28(Al0.38Ti0.62Mo痕跡),該相總量占合金重量的20%。此外,還有M23C6型碳化物,其化學(xué)式近似為(Cr0.746Mo0.094
Ni0.084Co0.041Fe0.023Ti0.012)23C6。另外,還有少量的Ti(CN)和TiN等相。
該合金經(jīng)650℃和730℃長期時(shí)效至3000h,γ′相的數(shù)量變化不明顯,分別約有3%和1%左右的補(bǔ)充析出,γ′相大小分別從146nm長大至196nm和177nm。碳化物MC向M23C6轉(zhuǎn)化,碳化物總量略有增加,從時(shí)效前占基體總量的0.5%增加到0.76%和0.78%。在長期時(shí)效過程中無新相析出,組織穩(wěn)定。
五、GH738工藝性能與要求
5.1 GH738成型性能

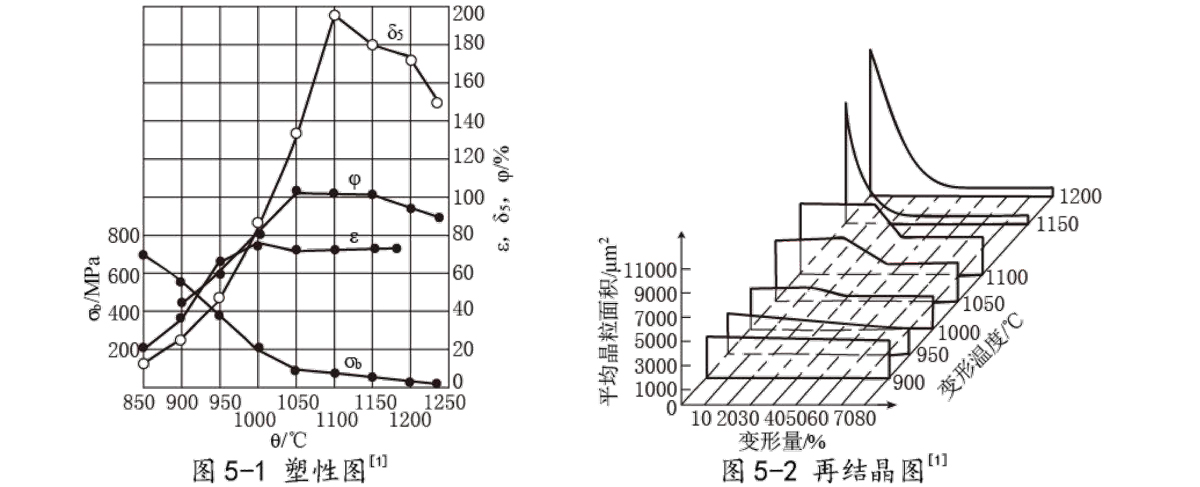

5.1.1 GH738合金塑性圖見圖5-1。
5.1.2 GH738合金的再結(jié)晶圖見圖5-2。
5.1.3 GH738該合金熱加工塑性良好,是比較好成形的鎳基高溫合金。鍛造開坯加熱溫度1150~1170℃,適宜的熱加工溫度為1040~1170℃,終鍛溫度不低于1000℃。渦輪葉片鍛造溫度通常采用1070~1110℃范圍,模鍛最小變形量應(yīng)大于25%。應(yīng)避免在高溫(1180℃)下小變形量(約10%)熱加工,此時(shí)可能在晶界上形成連續(xù)的MC型碳化物薄膜,導(dǎo)致缺口敏感。在較低溫度下(980~1080℃)熱變形,晶界上很少形成MC碳化物薄膜,只有不連續(xù)的M23C6型碳化物,熱處理后可獲得均勻的4~5級晶粒度,綜合性能良好。
5.3 GH738零件熱處理工藝 零件熱處理時(shí)應(yīng)注意防止零件表面元素貧化,加熱應(yīng)均勻。
5.4 GH738表面處理工藝 該合金用做渦輪葉片和渦輪盤等轉(zhuǎn)動件時(shí),為了提高疲勞性能,進(jìn)行氬氣保護(hù)消除應(yīng)力退火,以及噴丸處理。為提高渦輪葉片耐燃?xì)飧g及熱疲勞性能,可進(jìn)行擴(kuò)散滲鋁處理。
